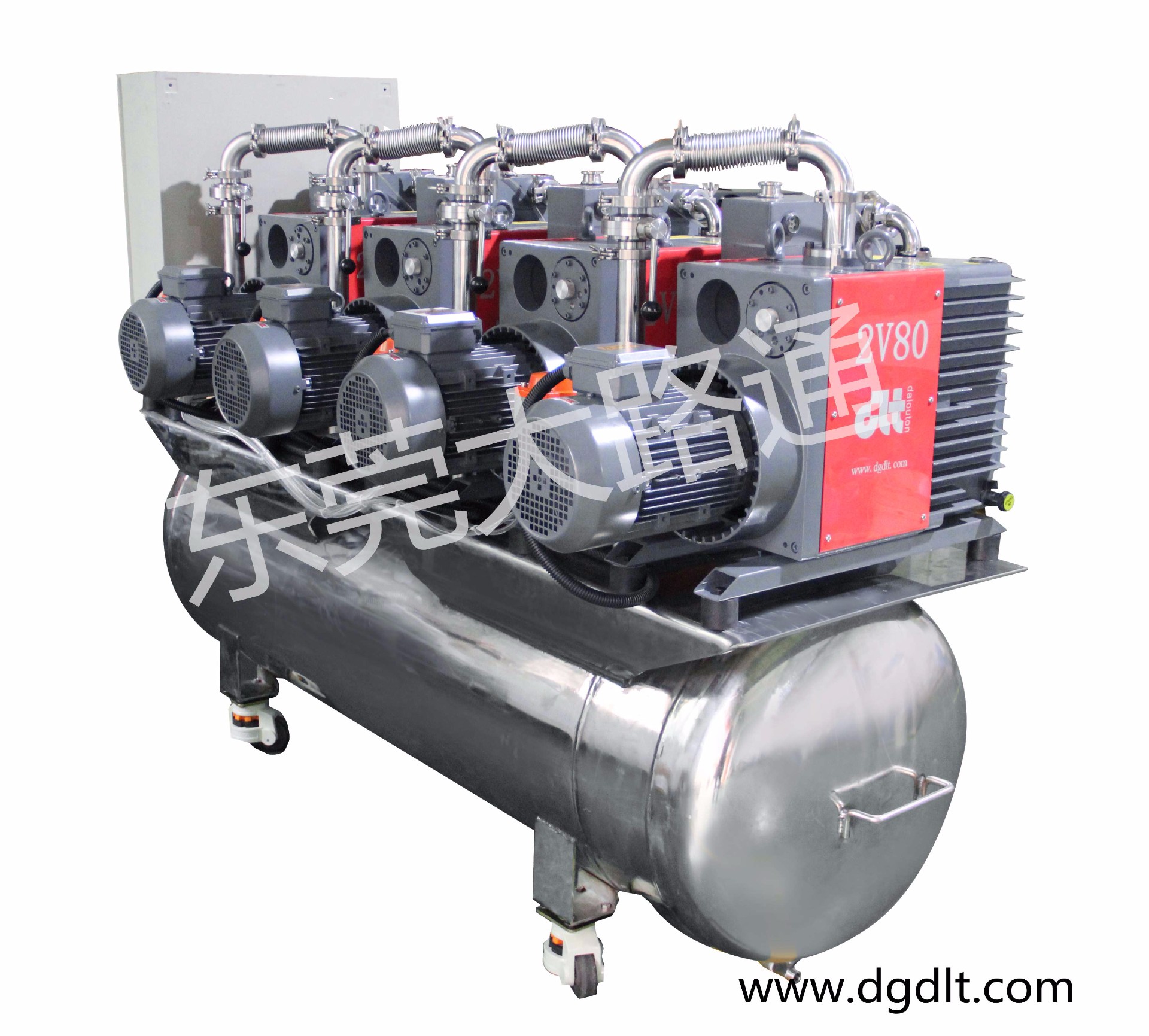

真空系統，實為1臺或多臺真空泵和1個或多個真空儲氣罐，再加上一個中央電源控制箱為主，也可按客戶要求配置真空度或電磁閥等控件組成的。系統應用范圍廣泛，無論抽氣速度、容量和真空壓力都可以按客戶的特殊要求而做出適當?shù)倪x擇，結合不同的應用，配合制程需要而調整適當?shù)南到y(tǒng)要求，用于供應整廠或多方面機械設備應用的真空要求。

一般來說，真空系統具備下列優點：

1、低噪音、低振動、可降低整廠內噪音；

2、集中放置，節省空間，整體上方便保養或維護；

3、集中供氣，氣量比同條件下同數量散放的真空泵氣量足；

4、節能，可按需要調節真空泵自動切換開啟或關閉，節省電量；

5、儲氣罐配置，除可緩沖氣量外，亦可某種程度上方便排水或輕度過濾，降低空氣水份或其他與真空泵潤滑油與制程氣體介質直接接觸機率。

雙級旋片真空泵系統是理想中的中、高真空獲得設備，用于抽除普通空氣或惰性氣體和少量可凝性蒸汽。真空系統是由真空泵、PLC程序控制系統、儲氣罐、真空管道、真空閥門、境外過濾總成等組成的成套真空系統。

油式雙級旋片真空泵工作原理：

由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表面相切（二者有很小的間隙），轉子槽內裝有帶彈簧的二個旋片，將定子分隔成兩個工作腔（高、低級工作腔），旋轉時，雙級旋片式真空泵靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動，使得高級工作腔容積周期性擴大而吸氣，低級工作腔容積周期性縮小而壓縮氣體，借助氣體和油的壓力推開排氣閥排氣，從而獲得真空。當吸入壓力較高時（例如從大氣壓開始吸氣），氣體在高級腔被壓縮，壓力急增，則被壓縮的氣體的一部分直接從輔助排氣閥排出，另一部分氣體經壓縮后通過中壁內的級間通道進入低級腔，再次壓縮后從低級排氣閥排出，此時高低級腔同時排氣；當吸入壓強較低時（例如泵工作一段時間之后），氣體由吸氣口進入高級腔，氣體在高級腔內壓縮所產生的壓力不足以推開輔助排氣閥而直接通過級間通道進入低級工作腔，再次壓縮后從低級排氣閥排出。

東莞大路通雙級油式旋片真空泵主要優點：

1.易于安裝及保養

2.油鏡視窗大,便于確認油污染狀況

3.直接驅動,免皮帶.齒輪松弛或損耗

4.高抽速,真空度高,噪音小,震動低

5.空氣冷卻,散熱效果好,螺栓固定泵浦

6.內置油霧分離器,有效避免油氣制程污染,潔凈環境

產品用途：
主要應用于真空鍍膜、微電子、光電半導體、封裝測試、真空含浸、等離子清洗行業。

東莞大路通作為真空泵制造廠家，為客戶提供各類型真空系統，資深專業真空技術工程師為各行業客戶提供全面的真空應用技術解決方案及設備配套，為客戶降低采購成本。
